IP Kamera 9 Pinli PoE LAN Kablosu ( 10 Adet)

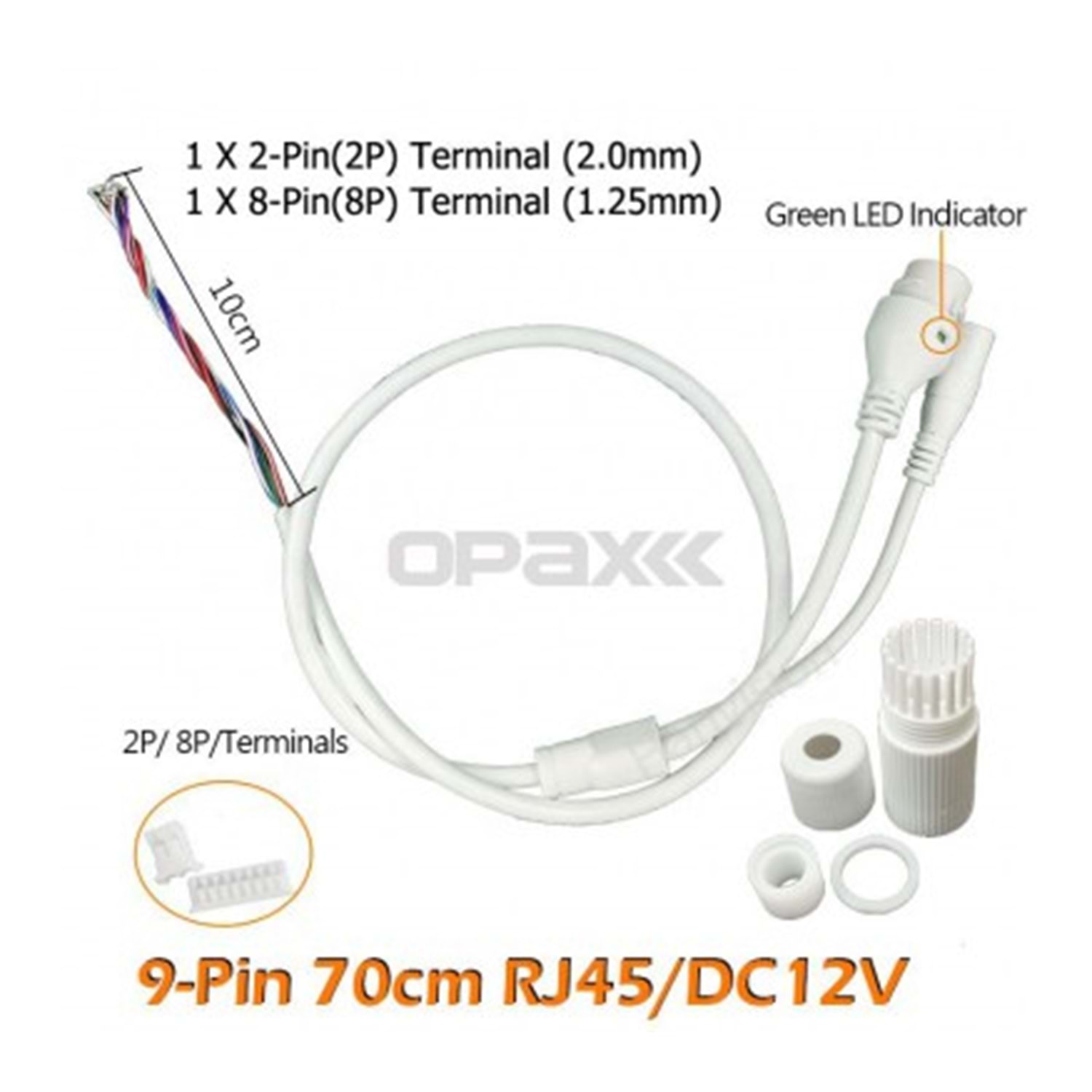

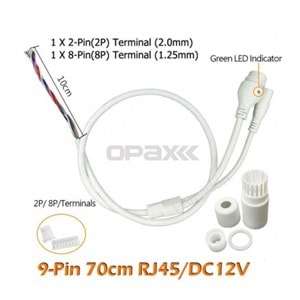

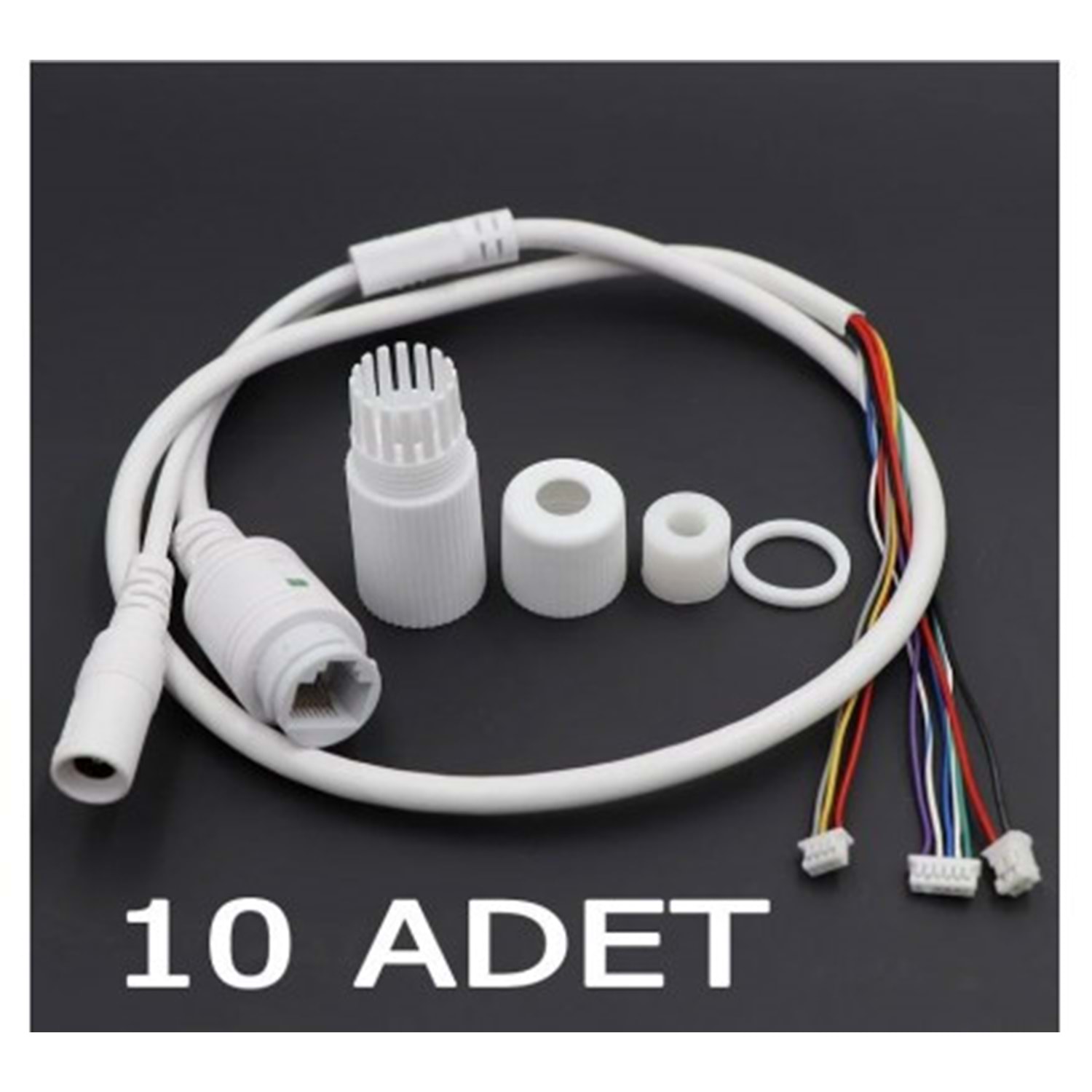

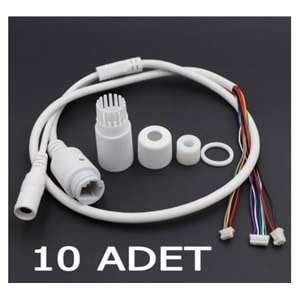

Bu kablo, CCTV IP kamera board modülleri için tasarlanmış 9 çekirdekli, RJ45 ve DC güç çıkışlı, LED göstergeli, su geçirmez yapıda özel bir PoE LAN kablosudur. Klasik LAN kablolarından farklı olarak kamera modüllerine doğrudan uyumlu 2P (2.0mm), 4P (1.25mm), 6P (1.25mm) ve 8P (1.25mm) pin soketleri ile birlikte gelir. Böylece hem ağ bağlantısı hem de kamera güç beslemesi ve IR LED’ler için ayrı hatlar üzerinden stabil bağlantı sağlar. RJ45 dişi port üzerinde bulunan yeşil LED gösterge, ağ bağlantısı durumunu görsel olarak takip etmeyi mümkün kılar. Özellikle IP kamera montajında, bağlantıların sorunsuz yapıldığını hızlı şekilde doğrulamak için oldukça pratik bir özelliktir..
Teknik Özellikler ve Yapısal Avantajlar
- Dış Kaplama: -30°C ~ +70°C arası çalışma sıcaklığına uygun, soğuğa dayanıklı çevre dostu PVC.
- Boyutlar: 65-75 cm uzunluk ve 5.0mm kablo çapı.
- İletken Malzeme: Oksijensiz saf bakır (OFC) sayesinde maksimum iletkenlik ve minimum sinyal kaybı.
- Su Geçirmezlik: Özel contalı RJ45 yapısı ile dış ortam kurulumlarına tam uyum.
- Durum Göstergesi: RJ45 dişi port üzerindeki yeşil LED, ağ bağlantı durumunu anında görsel olarak bildirir.
Pin Yapısı ve Fonksiyonların Derinlemesine Analizi

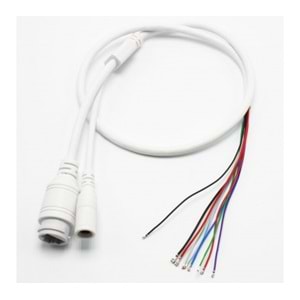

Kablonun 9 çekirdeği, kamera modülünün farklı bileşenlerini beslemek ve yönetmek için üç ana gruba ayrılmıştır. Bu ayrım, güç hatlarının neden olduğu elektriksel gürültünün hassas veri hatlarını etkilemesini önler.

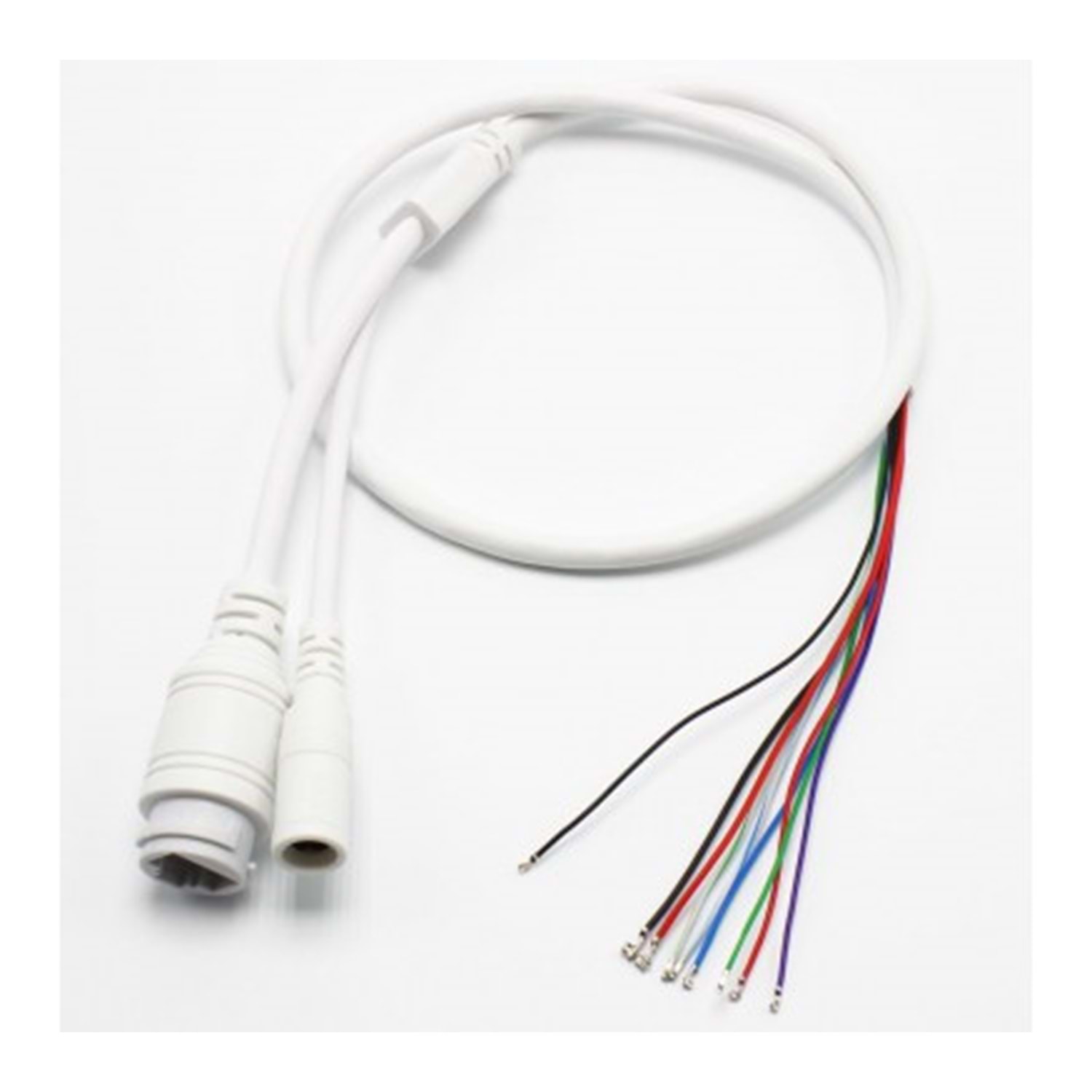

| Grup (Soket Tipi) | Kablo Rengi | Fonksiyon ve Açıklama |
1. Ağ Veri & LED
(8P1.25 / 6P1.25 Soket) | Yeşil & Beyaz | RX+ (Ağ Sinyali Alış +) |
| Yeşil | RX- (Ağ Sinyali Alış -) |
| Mavi & Beyaz | TX+ (Ağ Sinyali Gönderim +) |
| Mavi | TX- (Ağ Sinyali Gönderim -) |
| Mor | Status LED+ (RJ45 üzerindeki aktivite ışığının pozitif ucu) |
2. Ana Kart Gücü
(4P1.25 Soket) | İnce Kırmızı | 12V+ (Kamera modülü için pozitif güç beslemesi) |
| İnce Siyah | 12V- / GND (Kamera modülü için negatif güç / Topraklama) |
3. IR LED Gücü
(2P2.0 Soket) | Kalın Kırmızı | 12V+ (Gece görüşü IR LED kartı için pozitif güç) |
| Kalın Siyah | 12V- / GND (IR LED kartı için negatif güç / Topraklama) |
PoE Desteği ve Güç Notları
Bu kablo, Pasif PoE (Power over Ethernet) teknolojisini desteklemek üzere tasarlanmıştır. Güç, standart 10/100 Mbps ağ bağlantısında veri için kullanılmayan pinler üzerinden iletilir.
- PoE Standardı: Güç iletimi yalnızca 1/2 (+) ve 3/6 (-) pinleri üzerinden çalışır (PoE Mode A). 4/5/7/8 pinleri bağlı değildir.
- Voltaj Uyarısı: Kabloya harici DC jak üzerinden veya pinler aracılığıyla yalnızca DC 12V uygulanmalıdır. Daha yüksek voltaj, kamera modülüne ve RJ45 üzerindeki durum LED'ine kalıcı hasar verebilir.
Paket İçeriği ve Montaj Notu
Paket, montaj için gerekli tüm bileşenleri içerir:
- 1 adet 9 Çekirdekli IP Kamera Kablosu

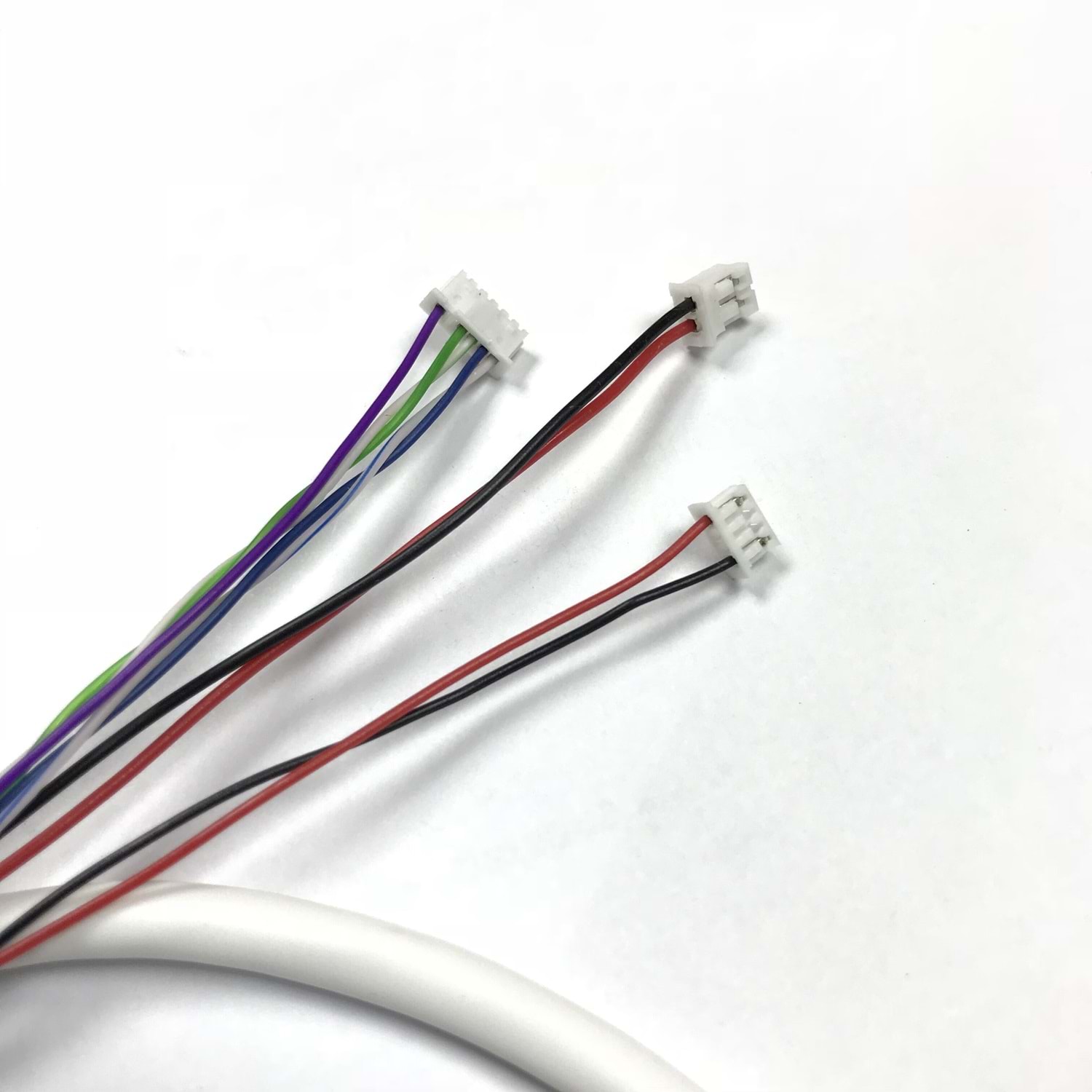

- 1 adet 2 Pin (2.0mm Pitch) Terminal Soketi (IR LED Gücü için)
- 1 adet 4 Pin (1.25mm Pitch) Terminal Soketi (Ana Kart Gücü için)
- 1 adet 6 Pin veya 8 Pin (1.25mm Pitch) Terminal Soketi (Ağ Veri ve LED için)

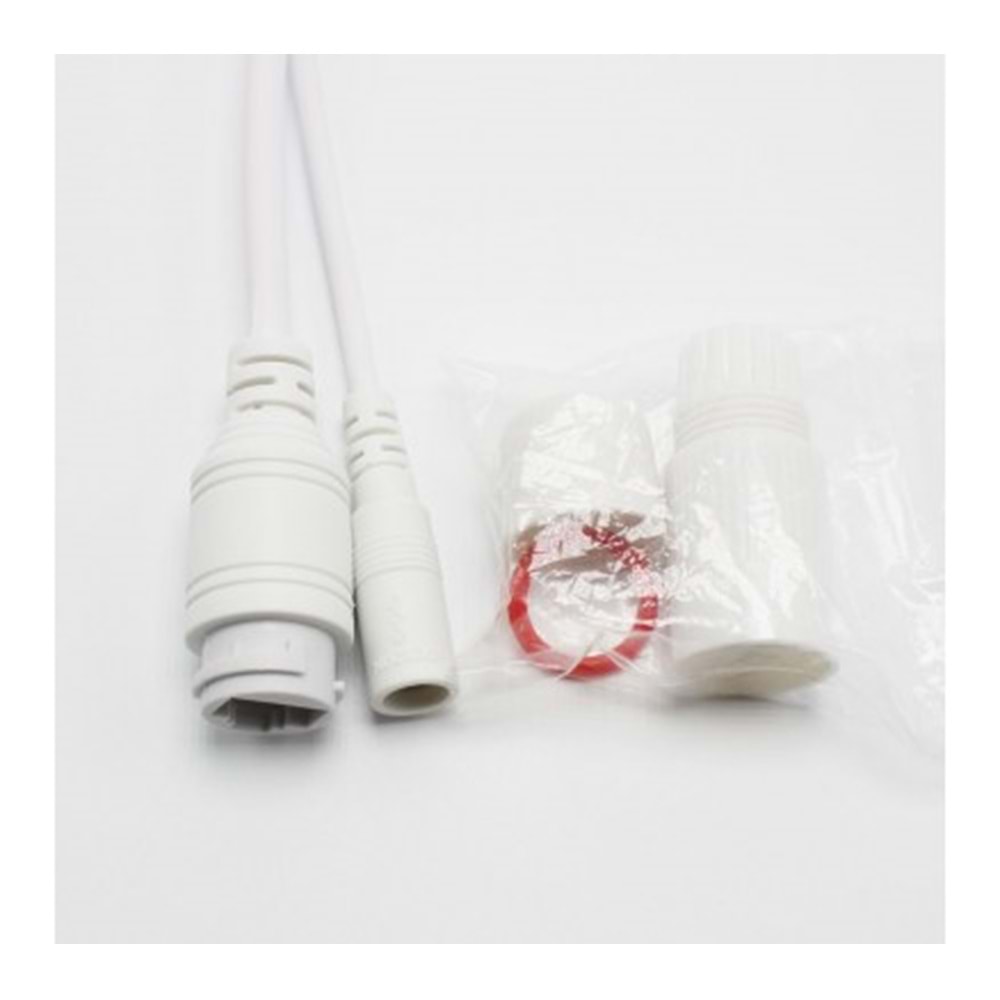

- 1 adet Su Geçirmez Kapak Seti
Önemli Not: Kablo ve plastik terminal soketleri ayrı olarak gelir. Kullanıcı, kendi kamera modülünün pin dizilimine göre kabloları doğru sırayla terminale yerleştirmelidir.
Pin Yapısı ve Fonksiyonlar
1. RJ45 (Ağ Bağlantısı – 6 Pin, 1.25 mm Pitch)
- Green/White: RX+
- Green: RX-
- Blue/White: TX+
- Blue: TX-
- Violet: Status LED (+)
- LED Ground: Ortak GND
Not: Bu kablo, PoE desteği yalnızca 1/2 (+) ve 3/6 (–) pinlerinde çalışacak şekilde tasarlanmıştır. 4/5/7/8 kabloları bağlı değildir.
2. Kamera Güç Beslemesi (2 Pin, 1.25 mm Pitch)
Kamera kartına doğrudan güç sağlar.
- Red: 12V DC (+)
- Black: GND (–)
3. IR LED Beslemesi (2 Pin, 2.0 mm Pitch)
Harici IR LED board beslemesi için ayrılmıştır.
- Red: 12V DC (+)
- Black: GND (–)
4. Ek Bağlantılar (8 Pin, 1.25 mm Pitch – Opsiyonel)
Bazı sürümlerde 8 pinli ek port bulunur. Bu port, kart üreticisinin tasarımına göre video/ses ya da kontrol sinyalleri için kullanılabilir.
Güvenlik ve Önemli Notlar
- DC Jack yalnızca 12V giriş içindir. Yüksek voltaj kamera devresine ve RJ45 LED'ine zarar verebilir.
- DC jack su geçirmez değildir. Dış mekân kurulumlarında ek izolasyon (bant, kutu vb.) yapılmalıdır.
- OFC bakır iletken sayesinde düşük direnç, yüksek iletkenlik ve uzun ömürlü kullanım sağlanır.
Kullanım Alanları
- CCTV IP kamera board modülleri
- Mini IP kamera PCB montajları
- Harici IR LED board beslemeleri
- PoE üzerinden besleme yapılan IP kamera devreleri
- Test ve entegrasyon uygulamaları
Öne Çıkan Avantajlar
- Suya ve soğuğa dayanıklı PVC dış kaplama
- Status LED göstergesi sayesinde bağlantı takibi
- Modül uyumlu 2P / 4P / 6P / 8P pin soketleri
- IR LED ve kamera için ayrı güç hatları
- Standart dış PoE (12V pasif) desteği
- Hızlı ve pratik montaj için hazır soketli yapı
