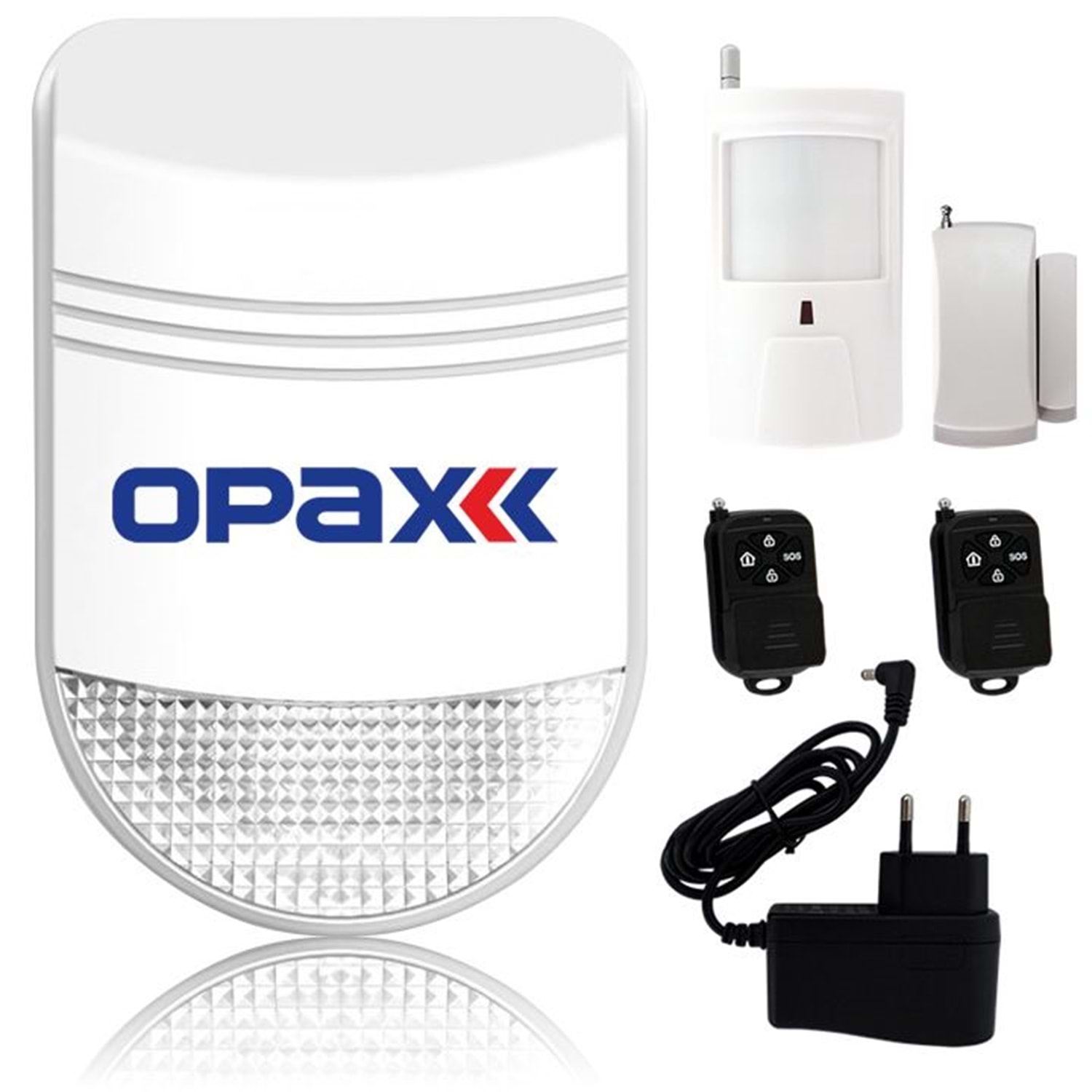

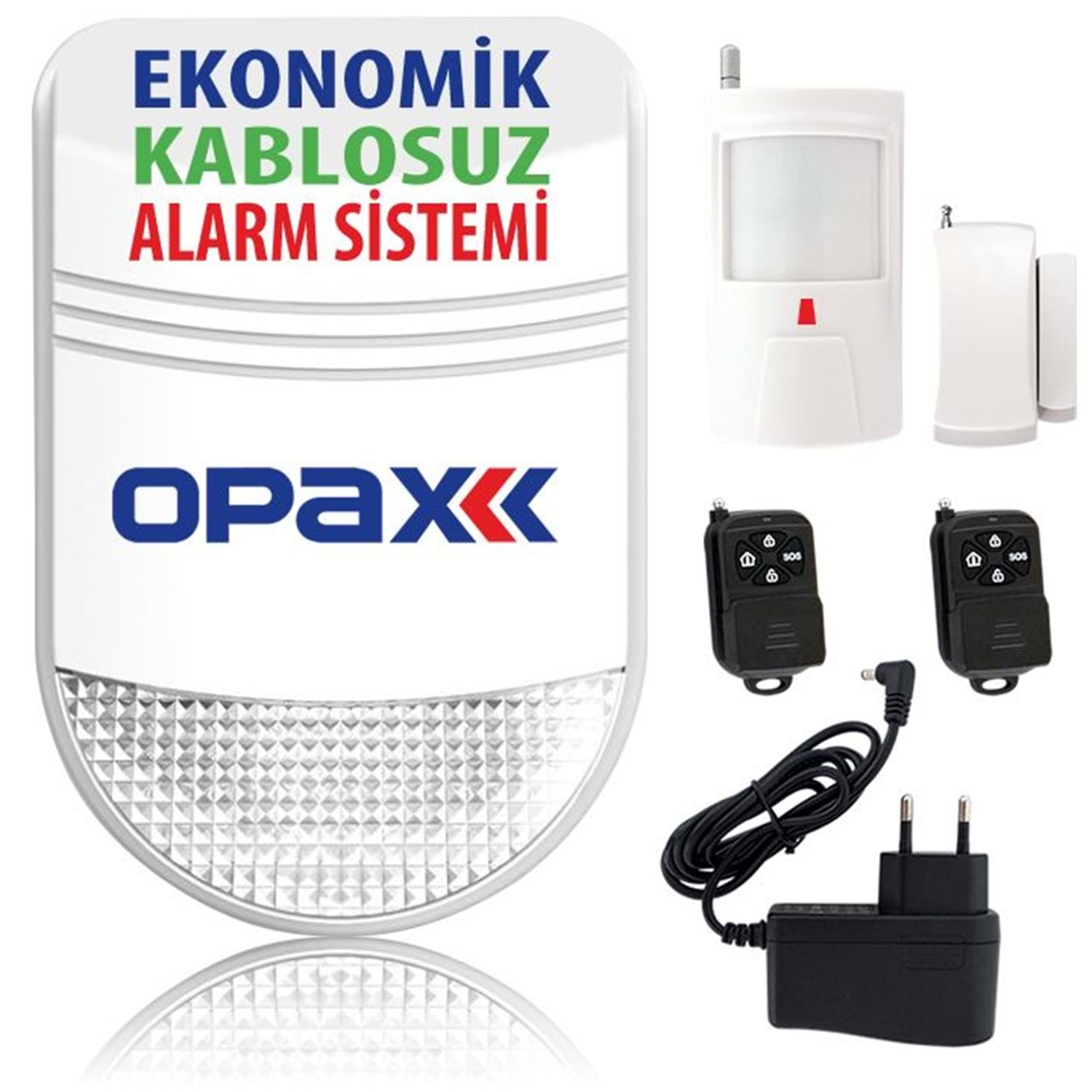

BGR-06 Ekonomik Kablosuz Alam Sistemi Paket İçeriği;
1 Adet Merkezi Ünite ve Siren (Polis Sireni, Kızmızı/Mavi Renkli)
2 Adet Uzaktan Kumanda
1 Adet ARD-507 PIR Dedektör
1 Adet ARD-2005 Manyetik Kontak
1 Adet Kullanım Kılavuzu
1 Adet Garanti Belgesi
Dış mekan kablosuz siren 8 bit MCU teknolojisi ile üretilmiştir. 2 adet kablolu bölge, alarm ve durum ışığını gösterir. Yüksek desibelli buzzer ile hırsızlar ve istenmeyen durumlarda caydırıcı özelliği ile ön plana çıkar. Alarm kurma, açma ve alarm durumunda sesli ve ışıklı olarak uyarı verir.
Kullanım alanı çok geniştir. Kablolu, kablosuz ve network ile evlerde, iş yerlerinde ve sitelerde kullanılabilir.
Alarm durumunda 120dB yüksek ses güçünde buzzer ve ışıklar yanıp söner, sireni durdurmak için kumanda, alarm paneli yada keypad üzerinden tetikleme yapılması gerekir.
Ofislerde, Evlerde, Küçük işyerilerinde Ekonomik Alarm Sistemi olarak Kullanımaktadır.

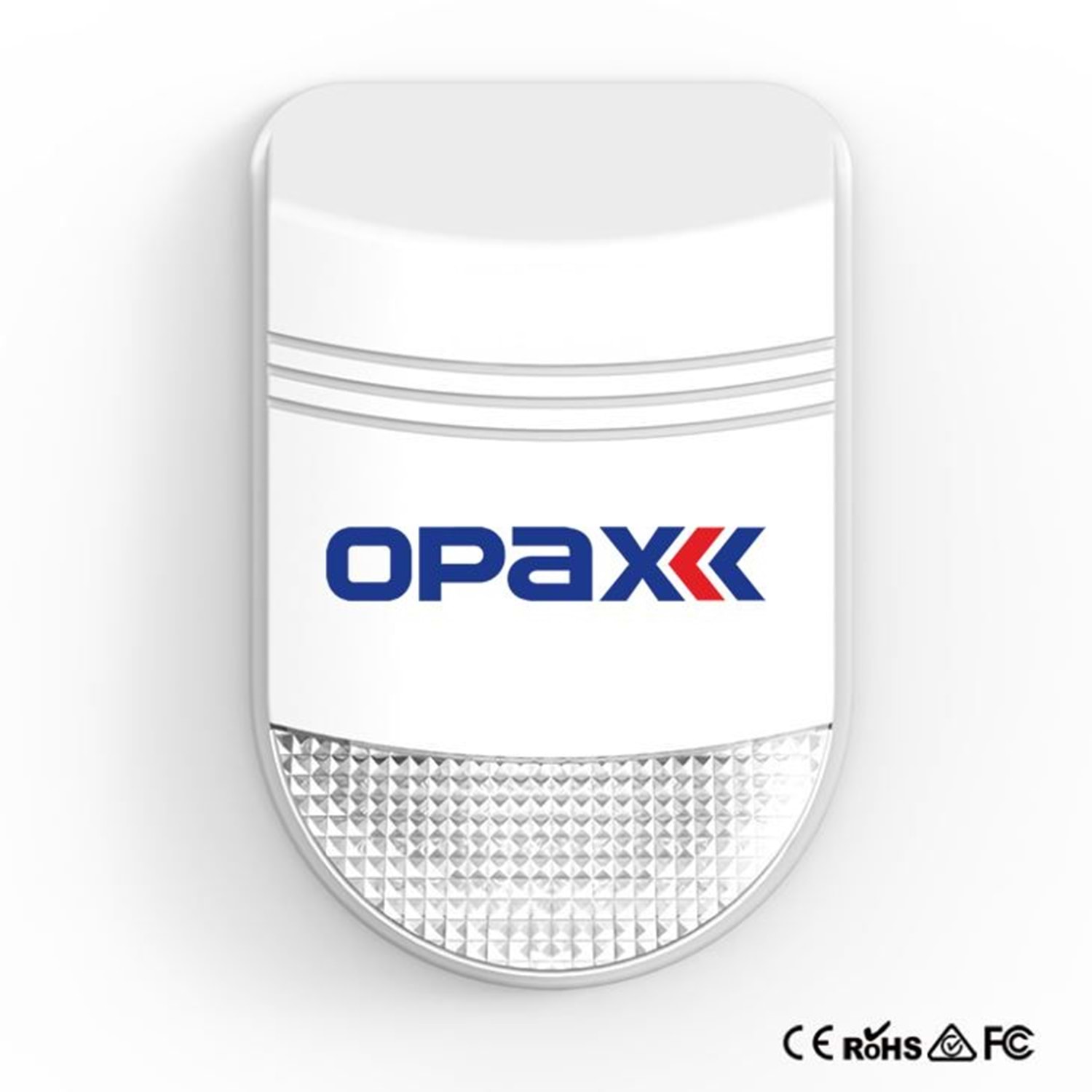

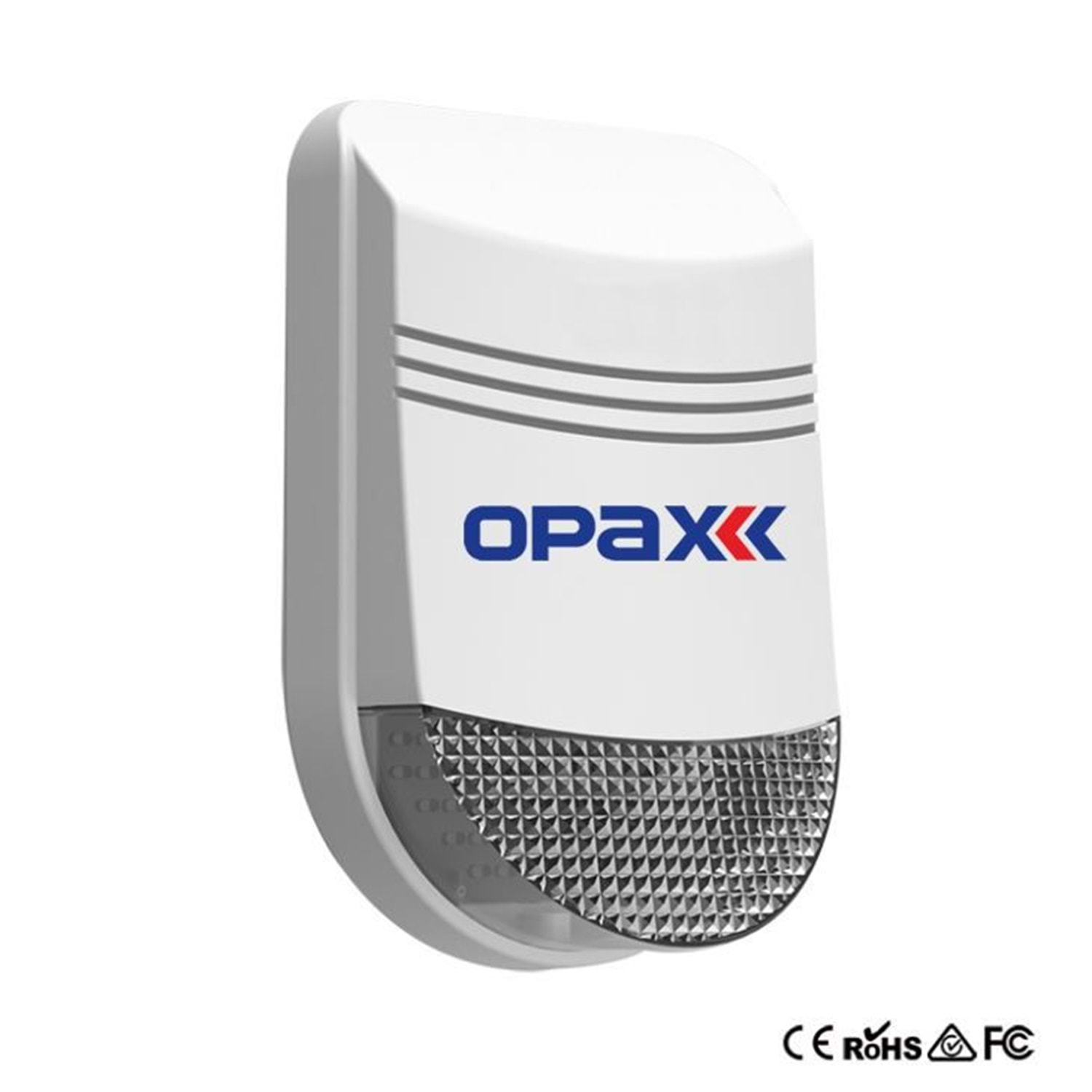

Harici Kablosuz Akusto-Optik Siren Tanıtım ve Kullanım Kılavuzu
1.Kısa Tanıtım
Dış mekan Harici kablosuz akustik optik siren, 8 bit MCU teknolojisi, yerleşik 48 LED ışık, 2 kablolu bölge desteği, 2adet Piezzo ile 120dB sesli uyarı ve 1 adet dahili 12V/1.2A Kuru Akü bulunmaktadır. Dış mekan kablosuz akusto-optik siren, yalnızca kablosuz iletim yoluyla alarm paneline bağlanmakla kalmaz, aynı zamanda bir alarm paneli olarak ve aynı zamanda mesafe artırıcı tekrarlayıcı olarak da kullanılabilir. Bankalarda,mağazalarda ve villalarda vb. yaygın olarak kullanılmaktadır. Dış mekan kablosuz akusto-optik siren, kablosuz iletim yoluyla kablosuz alarm paneli ile çalıştığında,alarm paneline , dış mekan kablosuz akusto-optik siren adresini girilebilir (cihaz arkasında veya içinde sirene ait id numarası vardır) veya doğrudan dış mekan kablosuz akusto-optik siren içerisinden tetik göndererekde tanıtılabilir.. Dış mekan kablosuz akusto-optik sirenin dış müdahale sabotaj yani yerinden sökme alarmı, AC bilgisi, pil voltajı bilgilerinin tümünü kablosuz sinyal yoluyla alarm paneline gönderir. Ardından alarm paneli, alarm bilgilerini gprs veya sms ile Haberalma merkezine ve sesli veya gprs üzerinden arayarak yada mobil bildirim olarak kullanıcıya bildirir.
2.Özellikleri
3.Anakart tanıtımı
3.1 Siren Ayarları
① Alarm Paneline Sinyal/Rapor Gönderimi
REP_ON: Alarm Paneline Rapor gönderimi Aktif ; REP_OFF: Alarm Paneline Rapor gönderimi Pasif
② LED Işık Ayarları
12L: 12 LED Işığı flaş yapar 24L: 24 LED Işığı flaş yapar
③ AC Elektrik Kesintisi Alarmı
ON: Elektrik Kesildiğinde Siren Sesli ikaz verir ve Ledler Flaş yapar.
OFF: Elektrik kesildiğinde Alarm çalmaz ve ledler flaş yapmaz
④ AC Elektrik Kesildiğinde 2 tip Alarm sesi Seçeneği
1T: Alarm anında Tek Tip Ses Verir 6T: Alarm anında 6 çeşit Ses Verir
⑤ Alarm Anında Maksimum Çalma Süresi
30S: 30 saniye alarm sesi 3MIN: 3 dakika alarm sesi
⑥ Bekleme durumundayken ışık uyarısı
LED_ON: Bekleme durumundayken ışıklı alarm uyarısı / LED_OFF: Bekleme durumundayken Led ışıkları yanmaz
Işık Led Gücü
Light ON: Alarm normal durumdadır. Light OFF: Güç Kesintisi (Akü veya Elektrik)

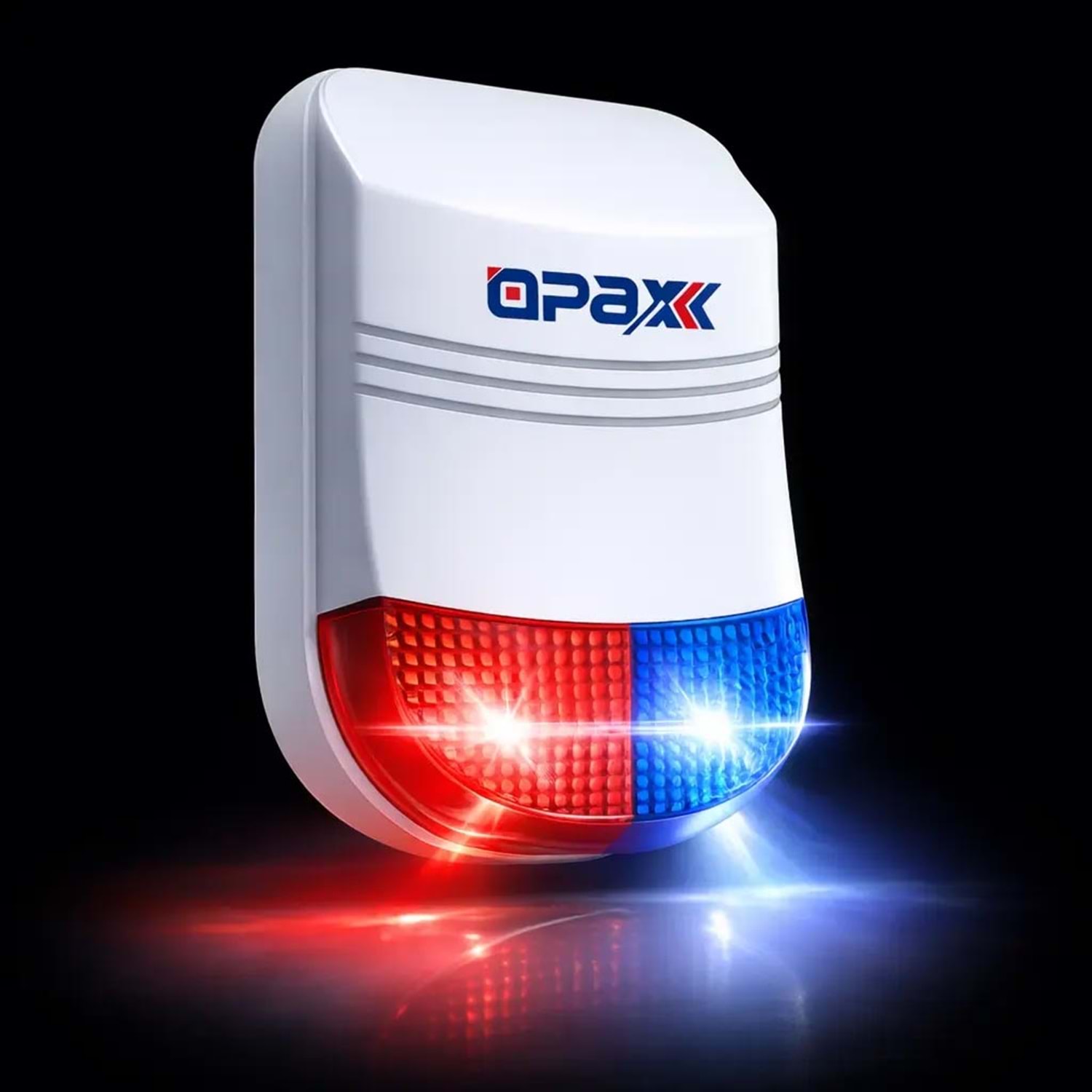

3 Farklı Çalışma Renkte Modunu Destekler
Blue: Led Işıkları Sadece Mavi Yanar
Red: Işıkları Sadece Kırmızı Yanar
RED/BLUE:Alarm anında Kırmızı ve Mavi Led ardışık Yanar
Durum Led Işıkları
① Mavi Işık
Işıklar OFF Durumda ise: Işık ledleri kapatılmış olabilir ya da bataryayı kontrol edin veya bir arıza olabilir..
Mavi Işıklar Her Üç Saniyede Yanıp Söner: Alarm bekleme durumundadır
Hızlı Flaş : Alarm anında hızlı flaş yapar..
② Kırmızı Işık
Light OFF: Işık ledleri kapatılmış olabilir ya da bataryayı kontrol edin veya bir arıza olabilir
Kırmızı ışıklar Her Üç Saniyede Yanıp Söner:Alarm bekleme durumundadır
Hızlı Flaş: Alarm anında hızlı flaş yapar
③ Kırmızı+Mavi Işık
Mavi ışıklar saniyede 4 kez hızlı yanıp söner: Alarm devre dışıdır/Alarm Pasif Durumdadır.
Kırmızı ışıklar saniyede 4 kez hızlı yanıp söner: Alarm devrededir/ Alarm Aktif Durumdadır.
Kırmızı ve Mavi Işık birlikte yanıyorsa: Panelden Alarm sinyali aldığında tüm ışıklar yanar ve flaş yapar.
Mesafe artırıcı Tekrarlayıcı Modu
ON: İletim ve Tekrarlayıcı Modu Açık OFF: İletim ve Tekrarlayıcı Modu Kapalı
Not: Değişiklik Yaptığınızda elektrik ve akü bağlantılarını çekin ve sonra tekrar takınız ve 20 saniye bekleyiniz..
4.Çalıştırma ve Aksesuar Tanıtma Talimatı
4.1.Uzaktan Kumanda
4.1.1.Uzaktan Kumanda Tanıtımı
Adım 1: Alarm olayı olmadan, normal durumda, kısa bir "Di" duyulana kadar "SET" düğmesine 3 saniye boyunca uzun basın ve LED'de "E1" adresi gösterilecektir, ardından kullanıcı uzaktan kumandadan bir sinyal gönderir ve kaydetmeye başlar. LED'deki mevcut adres (E1,E2,E3....E8) kaydedilecek mevcut uzaktan kumandayı ifade eder.
Adım 2: Kullanıcı bir sonraki "E2" adresine kumanda kaydetmek isterse, lütfen bir sonraki adrese gidebilmek için "NEXT" düğmesine basın, E3, E4 adresleri görülecektir, aynı işlemleri yaparak 8 adet kumanda tanıtabilirsiniz....
Dikkat: LED'deki mevcut adres yanıp sönüyorsa, mevcut uzaktan kumanda kaydedilmemiş demektir ve kullanıcı kayıt etmek için uzaktan kumandanın herhangi bir düğmesine basabilir.. Kayıt başarılı olursa, siren kısa bir "Di" uyarısı verir, bu arada LED'deki adres ışığı sabit yanar hale gelir, bu uzaktan kumanda kaydının başarılı olduğu anlamına gelir. Eğer kumanda tanıtacağınız E adresi Led ışığı sabit yanıyorsa, mevcut adresin zaten kayıtlı olduğu anlamına gelir.. Kullanıcı yeniden kaydetmek için öncekini silmelidir. 1 uzun "Di" duyulursa, uzaktan kumanda zaten kaydedilmiş demektir.
4.1.2.Uzaktan Kumandanın Silinmesi
Uzaktan kumanda kayıt durumunda iken ( ekranda E Yazısı var iken), mevcut uzaktan kumandayı silmek için 3 sn ile "NEXT" düğmesine basın. Sirenden 2 kısa "Di" duyduktan ve gösterge uzun parlak yanıp sönmeye başladıktan sonra silme başarılı olur..
4.1.3.Uzaktan Kumanda Kaydından Çıkmak için
Uzaktan kumanda kayıt durumunda iken ( ekranda E Yazısı var iken) , çıkmak için "SET" düğmesine iki kez kısa basın.
4.2.Dedektör
4.2.1.Dedektörlerin ve Kablosuz Aksesuarların tanıtımı
Adım 1: Uzaktan kumanda kayıt durumu altında iken, "SET" düğmesine bir kez kısa basın, ardından sireniniz dedektör kaydına girer, Dedektörden sinyal gönderilir. LED'deki "01" adresi, kaydedilecek mevcut bölgeyi ifade eder.
Adım 2: Kullanıcı bir sonraki "02" adresine dedektör kaydetmek istiyorsa, "NEXT" düğmesine basarak ekrandaki adresler arası geçiş yaparak aynı işlemleri tekrar edip tüm dedektörleri tanıtır..Toplamda 32 adet dedektör tanıtılabilir..
Dikkat: Geçerli adres yanıp sönüyorsa, mevcut dedektör henüz kaydedilmemiş demektir ve kullanıcı, dedektörden kaydedilecek alarm sinyalini göndermelidir... Kayıt başarılı olursa, siren kısa bir "Di" uyarısı verir, bu arada LED ışığı sabit yanmaya başlar, bu da dedektörün başarılı kaydı anlamına gelir.. LED'deki mevcut adres ışığı sabit yanıyorsa, mevcut adresin zaten kayıtlı olduğu anlamına gelir. Kullanıcı yeniden kaydetmende önce bir öncekini silmelidir. 1 uzun "Di" duyulursa, dedektörün zaten kayıtlı olduğu anlamına gelir..
4.2.2.Dedektörlerin Silinmesi
Dedektör kayıt durumunda iken, mevcut dedektörü silmek için "NEXT" düğmesine 3 saniye basın. Kullanıcı 2 kısa "Di" duyduktan ve gösterge uzun süre parlak yanıp sönmeye başladıktan sonra silme işlemi başarılı olmuştur.
4.2.3.Dedektör Kaydından Çıkmak için
Dedektör kayıt durumunda iken, çıkmak için "SET" düğmesine bir kez kısa basın..
4.3.Alarm Paneline Siren Tanıtımı
Siren bekleme (Standby) durumunda iken, "ENROLL" düğmesine bir kez kısa basın, siren alarm paneline kablosuz sinyal gönderir, ardından alarm paneline siren kayıt edilmiş olur. Kullanıcı alarm panelinden kısa bir "DI" duyduğunda, siren kaydının başarılı olduğu anlamına gelir. Siren sinyal gönderirken alarm panelinde Kablosuz siren tanıtma menüsünde olmanız gerektiğini unutmayınız.
4.4.Repeater /Mesafe Artırıcı /Tekrarlayıcı Modu
4.4.Tekrarlanacak Dedektör ve aksesuarların tanıtımı
Adım 1 : "SET" ve "NEXT" tuşlarına aynı anda 3 saniye uzun basıldığında kısa bir "Di" duyduktan sonra siren tekrarlanacak dedektör kaydına girer. LED'deki "01" adresi varken tekrarlanacak dedektörden sinyal gönderilir..
Adım 2: Kullanıcı bir sonraki "02" adresine dedektör kaydetmek istiyorsa, "NEXT" düğmesine basarak ekrandaki adresler arası geçiş yaparak (01,02,03,04…) aynı işlemleri tekrar edip tüm dedektörleri tanıtır..
Dikkat: Geçerli adres yanıp sönüyorsa, mevcut dedektörün henüz kaydedilmediği ve kullanıcının dedektörden sinyal beklediği anlamına gelir.. Kayıt başarılı olursa, sirenden kısa bir "Di" sesi gelecektir. yani LED'deki adres yanıp sönerken, sabit ışık yanar hale gelir, bu da dedektörün başarılı kaydedilmiş anlamına gelir.Eğer dedektör o adrese önceden tanıtılmışsa ışık sabit yanar ve dedektör tanıtılamaz. Bu durumda kullanıcı bu adresdeki dedektörü silmelidir..
4.4.2.Tekrarlanacak Dedektör ve aksesuarların silinmesi
Tekrarlanacak Dedektör ve aksesuarların tanıtımı durumunda iken ("SET" ve "NEXT" tuşlarına aynı anda 3 saniye uzun basıldığında) ,tanıtılı dedektörü silmek için mevcut adresdeki dedekötür silmek için (01,02,03,04…) ‘’NEXT’’ tuşuna 3 saniye basılı tutarak o adresdeki dedektörü silmiş olursunuz ve sirenden kısa ‘’Dİ’’ sesi duyulur ve işlem başarılı olur..
4.4.3.Repeater /Mesafe Artırıcı /Tekrarlayıcı Modundan çıkış
Tekrarlanacak Dedektör ve aksesuarların tanıtımı durumunda iken ‘’SET’ tuşuna 1 kez basınız.
5.Sirenlerin Birbirine Kopyalanması
5.1.Sirenlerin Kopyalanması
Birden fazla sireni kopyalayabilmeniz için Öncelikle bir alarm paneliniz olmalıdır, alarm panelinize en yakın mesafedeki 1 nolu kablosuz sireni tanıtınız. Daha sonra tanıtmış olduğunuz siren ile irtibatlaşacak 2 nolu Sirenin içerisini açarak "ENROLL" ve "NEXT" tuşlarına 3 saniye basılı tutarak ekranda "b1" yazısını görmemiz gerekiyor. ( ekranda "b1" yanıp sönerken tanıtıma hazır durumdadır, sabit yanıyorsa tanıtılmış siren vardır.) . 2 nolu sirenden ENROLL tuşuna basılı tutarken , 1 nolu sirenden ‘’ENROLL’’ tuşuna bir defa basıp çekiniz. Tanıtma sonrasında ‘’b1’’ ekranının sabit yandığını göreceksiniz ve kopyalanma işleminin başarılı olduğunu anlarız. Eğer ki 3 nolu sirenimiz var ise bu sireni 2 nolu sirene tanıtmamız gerekmektedir. 3 nolu Sirenin içerisini açarak "ENROLL" ve "NEXT" tuşlarına 3 saniye basılı tutarak ekranda "b1" yazısını görmemiz gerekiyor, 3 nolu sirenden ENROLL tuşuna basılı tutarken , 2 nolu sirenden ENROLL tuşuna bir defa basıp çekiniz. Tanıtma sonrasında ‘’b1’’ ekranının sabit yandığını göreceksiniz ve kopyalanma işleminin başarılı olduğunu anlarız. Bu işlemleri 4., 5., 6. , sınırsız sayıda sireni birbirine kopyalarak sirenlerimizin tümleşik olarak çalışmasını sağlamış olmaktayız. Burda dikkat edilmesi gereken tek nokta, öncelikle sirenleri yerleştirme sırasına panel uzaklığına göre sıralandırılmalıdır. Panele en yakın sirene 1 numarasını veriyoruz, sonra 1 nolu sirene en yakın olan sirene 2 nolu numara veriyoruz, sonra 2 nolu sirene en yakın siren 3 nolu siren olmak zorundadır. Bu şekilde sıralandırmanızı yapabilirsiniz.Siren kopyalanması birbirine en yakındaki sirene göre numaralandırılıdır. Yani sirenler arasındaki uzaklığa & mesafeye göre adresler veya numaralandırma yapılmalıdır.
5.2 Kopyalanmış sireni silme
Eğer bir panele 2 siren kopyalandı ise , 1 nolu sirenin içerisini açarak ‘’enrol ve Next ‘’ Tuşlarına 3 saniye basılı tutarak ekran ‘’b1’’ışığının sabit yandığını göreceğiz, ‘’NEXT’’ tuşuna 3 saniye basılı tutarak, ‘’b1’’ Işığının yanıp sönmeye başladığında silme işlemimiz başarıyla tamamlanmıştır.
5.3. Sirenlerin Kopyalama Modundan Çıkış
Siren Kopyalama durumunda iken "SET" e bir kez kısa basın, kopya durumundan çıkacaktır..
6.Sirenin Fabrika ayarlarına Dönme
Sireninizin içerisini açarak , ‘’SET’’ ve ‘’ ENROLL’’ tuşlarına aynı anda 3-5 saniye basılı tutarak 2 kısa ‘’Dİ’’ sesini duyulacaktır. Bu sesi duyduğumuzda fabrika ayarlarına almış oluruz. Tüm tanıtılmış aksesuarlar silinmiş olur. Sonrasında cihazınızı yeniden başlatınız.
7.Teknik parametreler
Ürün Ölçüleri: 320mm*213mm*94mm (uzunluk •genişlik *kalınlık)
Çalışma Voltajı: DC 15V / Akü: 12V/1.2Ah / Standby Akımı: <35mA/15V
Alarm Anında: < 400mA/15V / Siren alarm Desibel: >120dB
Çalışma Sıcaklığı ve Nem : -20-C- +55°C Bağıl Nem : 40 - 80%
Kablosuz iletim mesafesi: 450 Metre (Açık alanda) / Kablosuz alıcı mesafesi: 450 Metre (Açık alanda)
8.Dikkat edilmesi gereken notlar
Kullanıcılar sireni her sıfırladıklarında cihazı yeniden başlatmalıdır.
Dış mekan kablosuz akustik optik siren,hırsızlık olaylarını caydırabilir, ancak hırsızlığı kesin olarak engelleyemez..
Tüm alarm panellerinde Herşeyi kablosuz olarak yapmayınız, mutlaka sistemde giriş bölümlerine en yakın yerde 1 adet kablolu dedektör kullanmayı ihmal etmeyiniz. Lütfen herzaman tedbirli olunuz ,güvenlik bilincinizi geliştirin ve tedbrilerinizi alınız.
9. Siren / Siren Alarm Sistemin sınırlı koruyuculuğu
Siren, gelişmiş tasarımlı bir dış mekan kablosuz akustik optik siren olsa da, hırsızlığa, yangına veya diğer acil durumlara karşı kesin garantili koruma sağlamaz. Herhangi bir alarm sistemi, ister işyeri ister konut olsun, tehlikeye veya sabotaja maruz kalabilir veya çeşitli nedenlerle alarm sizi uyaramayabilir.Extra tedbirlerinizi ve yıllık bakımlarınızı yaptırınız ayrıca 2 yılda bir defa akülerinizi değiştirmeyi unutmayınız.
Sınırlı Koruyuculuğuna Örnek Olarak:
① Alarm Kullanıcının ihmali nedeniyle sistem kurulamamış olması durumunda.
② Kullanıcı veya montajcılar tarafından kullanım kılavuzunun yanlış anlaşılması, montajının eksik ve yanlış yapılması cihazın anormal çalışmasına neden olur.
③ Elektirk kesilmesi veya akünün ömrünün tamamlamış olması durumunda.
④ Kullanıcı ,Kapalı veya kısmen açık kapıların diğer tarafında bulunuyorsa, siren sesi insanları yeterli uyarmayabilir veya uyuyanları uyandırmayabilir.
⑤ Bir alarm sisteminde izinsiz giriş veya yangın meydana geldiğinde çalışmamasının en yaygın nedeni yetersiz bakımdır.Bu yüzden yıllık bakımlarınızı ve aylık olarak dedektörlerinizin pil durumunu kontrol etmeniz gerekmektedir. Pil ömrü bulunduğu yerdeki harekete ve ortam sıcaklığına göre farklılık gösterebilir.
⑥ Dedektörlerinizde mutlaka Duracell Marka pil kullanmanızı ve Dedektör içerisindeki uzun pil ömrü ayarlarını mutlaka yaptırınız (fabrika ayarlarında gelen dedektörlerde uzun batarya ömrü ayarı yapılandırılmamıştır. (bkz. www.opax.com.tr)) Firmamız dedektörlerin pil ömrü hakkında asla kesin bir taahhüdü bulunmamaktadır. Pil ömrü ortamdaki harekete ve ortam sıcaklığına göre değişkenlik gösterebilmektedir.
⑦ Bu alarm sistemi, tüm sensörlerin ve vericilerin düzgün çalıştığından emin olmak için haftalık olarak test edilmelidir.Alarmınız devrede iken , evinize veya işyerinize alarmınızı devre dışı bırakmadan giriş yaparak deneyebilirsiniz.
Yukarıda belirtilen şartları kabul etmiyorsanız ve bu madeleere katılmıyorsanız, lütfen satın almış olduğunuz dış mekan kablosuz akustik optik sirenin çalışır vaziyette olduğundan emin olun, orijinal kutusu ve aksesuarları ile birlikte ve dış mekan kablosuz sireni satın alma gününden itibaren 14 gün içinde şirketimize iade ediniz.. Aksi taktiderde bu maddeleri kabul etmiş olursunuz.
